零歐電阻又稱為跨接電阻，是一種特殊用途的電阻，零歐電阻的并非真正的阻值為零（那是超導體干的事情），正因?yàn)橛凶柚担簿秃统Ｒ?guī)貼片電阻一樣有誤差精度這個指標。

以下總結了零歐電阻的一系列用法：

01?在電路中沒有任何功能，只是在PCB上為了調試方便或兼容設計等原因。

02?可以做跳線用，如果某段線路不用，直接不貼該電阻即可（不影響外觀）

03?在匹配電路參數不確定的時候，以零歐姆代替，實際調試的時候，確定參數，再以具體數值的元件代替。

04?想測某部分電路的耗電流的時候，可以去掉0ohm電阻，接上電流表，這樣方便測耗電流。

05?在布線時,如果實在布不過去了,也可以加一個零歐的電阻

06?在高頻信號下，充當電感或電容。與外部電路的特性有關，主要是解決EMC問題。如地與地，電源和IC Pin間。

07?單點接地（指保護接地、工作接地、直流接地在設備上相互分開,各自成為獨立系統）

08?熔絲作用

09?擬地和數字地單點接地

只要是地線（GND），最終都要接到一起，然后入大地。如果不接在一起就是"浮地"，存在壓差，容易積累電荷，造成靜電。地是參考0電位，所有電壓都是參考地得出的，地的標準要一致，故各種地應短接在一起。人們認為大地能夠吸收所有電荷，始終維持穩定，是最終的地參考點。雖然有些板子沒有接大地，但發電廠是接大地的，板子上的電源最終還是會返回發電廠入地。如果把模擬地和數字地大面積直接相連，會導致互相干擾。不短接又不妥，理由如上有四種方法解決此問題：

(1)用磁珠連接；

(2)用電容連接；

(3)用電感連接；

(4)用零歐姆電阻連接。

磁珠的等效電路相當于帶阻限波器，只對某個頻點的噪聲有顯著抑制作用，使用時需要預先估計噪點頻率，以便選用適當型號。對于頻率不確定或無法預知的情況，磁珠不合。電容隔直通交，造成浮地。電感體積大，雜散參數多，不穩定。零歐電阻相當于很窄的電流通路，能夠有效地限制環路電流，使噪聲得到抑制。電阻在所有頻帶上都有衰減作用(零歐電阻也有阻抗)，這點比磁珠強。

以下兩個圖是一個電路，只是由于元件的標號不一樣。R7(R33)就是模擬地和數字地的單點鏈接端。

10?跨接時用于電流回路

當分割電地平面后，造成信號最短回流路徑斷裂，此時，信號回路不得不繞道，形成很大的環路面積，電場和磁場的影響就變強了，容易干擾/被干擾。在分割區上跨接零歐電阻，可以提供較短的回流路徑，減小干擾。

11?配置電路

一般，產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用零歐電阻代替跳線等焊在板子上。空置跳線在高頻時相當于天線，用貼片電阻效果好。

12?其他用途

布線時跨線；

調試/測試用；

臨時取代其他貼片器件；

作為溫度補償器件；

更多時候是出于EMC對策的需要。另外，零歐姆電阻比過孔的寄生電感小，而且過孔還會影響地平面（因?yàn)橐诳祝＿€有就是不同尺寸零歐電阻允許通過電流不同，一般0603的1A，0805的2A，所以不同電流會選用不同尺寸的還有就是為磁珠、電感等預留位置時，得根據磁珠、電感的大小還做封裝，所以0603、0805等不同尺寸的都有了。

我們常見的專用大功率電阻包括:高壓電阻、通用陶瓷線繞電阻、鋁殼線繞電阻、平面無感薄膜電阻等。
我們一般的陶瓷管道繞組電阻和高壓電阻都是風冷散熱，所以標稱功率不是很大。
但是高壓電阻可以直接在油中使用，這樣它的性能會有所增強。但是有些高壓電阻可以用水冷卻，循環水可以通過管道或者直接放入水中使用，這樣功率會大大提高。電阻功率甚至達到幾十千瓦。小型平面無感薄膜電阻器或鋁殼線繞電阻器的標稱功率為400瓦。其實這個電阻在系統中配備了水冷冷卻方式，安裝在冷卻板上，冷卻后熱量被循環水帶走，所以標稱功率比較大。
為電路或系統設置功率限制的基本思想是使用低工作溫度來防止任何可能損壞電路或系統中的組件或材料的溫度升高，回路中的熱量總是從較高溫度區域流向較低溫度區域。導熱性通常用于比較用于管理射頻和微波電路熱量的材料的性能。這個指數是用每度每米材料所施加的功率來衡量的。這些材料用于高頻電路的一個較為重要的因素是PCB層壓板，它通常具有低熱導率。正確處理大功率電阻的散熱問題，可以有效減少電阻的損壞和其他電子元器件的燒毀，才能有效解決電路潛在的安全問題。以上就是關于大功率電阻是怎么散熱的講解。

事實上，那些不從事測量的人不需要?jiǎng)澐值媚敲辞宄Ｎ覀円话憧梢哉J(rèn)為高精密、高精度、低誤差是同一個意思。
然而“精度”這個詞可以分解為三個要素：溫度系數、衰老、初始調整誤差。

常見的精密電阻有三種類型:金屬膜電阻、線繞電阻和塊電阻。
常見的精密電阻絲材料有三種:康銅、錳銅、Evanohm(翻譯為艾佛諾姆，是一種鎳鉻鋁銅合金)。

對于低精度電阻，我們可以籠統地說一個電阻的精度是多少。
例如，精度為0.1%的電阻是一個綜合誤差。事實上，在常溫下(例如10℃-35℃)和一年內，包括所有誤差，電阻仍應在0.1%以?xún)?nèi)。
對于精密電阻在要求高的地方，會測試該精密電阻的具體特性，以便合理選擇。

1、目前合金電阻應用最為廣泛的就是1206與2512或者其他體積
2、2010合金的電阻的功率與體積都沒有競爭優勢
3、2010合金電阻生產廠商少，目前主要是華德，天二，旺詮有在生產，但是交期，價格都不占優勢。
4、市場應用少，因此訂貨基數要大，而且交期很長，不容易買到現貨。

一次性貼片保險絲是指一種表面貼裝的保險絲，一次性就是說經過一次熔斷保護以后必須更換保險絲之后，才可以繼續使用。
一次性貼片保險絲的選型主要注意以下四大參數：
1、體積：0603，1206，,625,2410,1032，主要是這幾個體積居多，特殊除外。
2、電流：500mA~60A不等，這個有延遲慢斷保險絲與快斷保險絲，大電流超快斷保險絲。
3、電壓：32V,48V,63V,125V,250V,300V等。
4、認證：UL,VDE,KC,CCC等等。

一次性保險絲與自恢復保險絲都是屬于電流保險絲的范疇以?xún)?nèi)的保護元器件。當電路中電流異常增大，溫度過高時，通過熔斷自身熔絲來保護整個電路板的安全。
一次性保險絲指的是，當電路在電流異常，熔斷之后，需排除故障之后，更換保險絲之后，才可以繼續使用，一顆保險絲只有一次使用壽命。
自恢復保險絲指的是，當電路中，電流異常時，自身熔斷，當溫度下降一段時間后，又可以繼續使用，不需要更換保險絲，這種可以通過反復熔斷的保險絲被稱為自恢復保險絲，有一定的使用次數。

1、合金電阻與低阻值電阻都是屬于電流檢測電阻。
2、合金電阻與低阻值電阻的功能都是屬于電流檢測，因此被稱為采樣電阻與電流檢測電阻。
3、合金電阻與低阻值電阻的阻值都是小于1R的，因此也被稱為毫歐電阻。
4、合金電阻與低阻值電阻都是貼片類型的，因此都是屬于貼片電阻的范疇。
5、合金電阻與低阻值電阻的尺寸也有共同性，都是從0201開始，合金電阻可以做到5930，低阻值電阻可以做到2512。

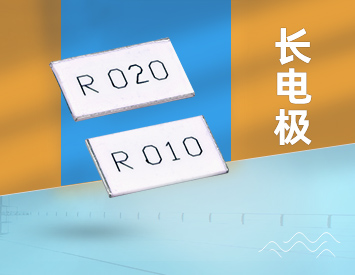

合金電阻是一種金屬合金電阻，主要應用于電路中電流檢測，因此也被稱為采樣電阻及電流檢測電阻，因?yàn)樽柚岛艿停灿腥朔Q(chēng)為毫歐電阻與精密電阻等等。
合金電阻的特點有：
1、超低阻值
2、高功率
3、高精度
4、抗沖擊性強
5、低感值
6、低溫度系數，高可靠性
7、耐腐蝕性
具體特性及選型歡迎咨詢銷售。

采樣電阻是電子產品中一定要用到的電阻，主要阻值是集中在1R以下，對電路中的電流進行電流檢測用，但是很多產品需要用到高功率，超低阻值，高精度等等。
采樣電阻也分為很多種，厚膜低阻值電阻，厚膜升功率電阻，合金電阻，金屬膜電阻，抗硫化低阻值電阻，晶圓電阻，插件他們低阻，康銅絲分流器等等。
采樣電阻的選型也是基于產品的定位以及使用位置來決定的，如LED電源，汽車大燈，工業自動化,PD快充，顯示器等等都會使用合金電阻，合金電阻目前是穩定性最高的產品。其次就是金屬膜采樣電阻，升功率炭膜電阻，晶圓低阻值電阻，厚膜貼片電阻等。

車規電阻指的是電阻需要過AEC-Q200汽車級安全認證，主要應用于汽車市場，需要有極高的穩定性，以及抗硫化，抗浪涌，耐腐蝕等等特點，也是厚膜電阻中的一種。
普通電阻主要是電子電路中必不可少的炭膜電阻，具有生產成本低，實用性廣泛，不需要過AEC-Q200認證。
